产品描述：

AD/AS-004 到 AD/AS-230，双作用/单作用，扭矩：1274Nm；环境温度：-20℃到+80℃；如需求，低温：-40℃到+80℃；高温：20℃到+160℃；角度：90°（开关位置+5°至-10°可调）；气源连接：NAMUR标准；安装连接：ISO5211；气源压力：2-8Bar；气源：经过滤掉油，灰尘，水的压缩空气，可根据要求使用其他非腐蚀性气态或液态介质材质：铝合金表面阳极氧化（可根据要求提供电化学处理及其他防腐处理工艺）

德国Bar进口气动执行器(中等扭矩)技术参数：
工作温度：-20℃至+80℃
低温型：-40℃至+80℃
高温型：20℃至160℃
转角范围：0-90° +5°到-10°可调
扭矩：2.5Nm-6000Nm 更大请咨询我司
气源压力：2-8 Bar 标准5.6Bar
阀门连接：ISO5211标准接口
信号连接：VDI/VDE 3845 (NAMUR) and VDI/VDE 3847
控制阀连接：NAMUR i.e. VDI/VDE 3845
独特的自润滑技术，无需额外添加润滑剂。

其他技术规格请咨询我司。

扭矩表（单位：Nm）：

双作用
型号 控制气源压力
2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
AD-004 8 10 12 14 16 18 20 22 24 28 32
AD-006 13 16 19 22 25 28 32 35 38 44 51
AD-008 16 20 24 28 32 36 40 44 48 56 64
AD-0011 23 29 35 40 46 52 58 63 69 81 92
AD-018 36 45 54 63 72 81 90 99 108 126 411
AD-026 52 65 78 91 104 117 130 143 156 182 208
AD-037 74 93 111 129 148 166 185 204 222 259 296
AD-050 100 125 150 175 200 225 250 275 300 350 400
AD-076 152 190 228 266 304 342 380 418 456 532 608
AD-110 220 275 330 385 440 495 550 605 660 770 880
AD-160 323 403 484 565 645 726 807 887 968 1129 1290
AD-230 463 590 650 811 927 1043 1159 1274 1390 1622 1854
*更大扭矩请咨询我司！单作用扭矩请查看PDF。

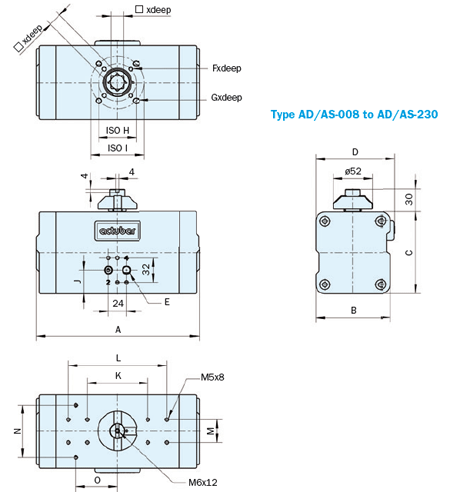

尺寸表(单位：mm)：
型号AD/AS A B C D E(G) Fxdeep Gxdeep ISO H ISO I J K L M N O □xdeep
004 144 68 68 77 1/8" M5x8 M6x9 F03 F05 24 80 30 14x17
006 159 76 84 85 1/8" M6x9 M8x12 F05 F07 32 80 30 14x17
008 173 98 108 104 1/8" M6x9 M8x12 F05 F07 31 80 30 14x17
011 215 98 108 104 1/8" M6x9 M8x12 F05 F07 31 80 130 30 70 55 17x20
018 213 114 132 122 1/4" M6x9 M8x12 F05 F07 35 80 130 30 70 55 17x20
026 281 114 132 122 1/4" M8x12 M10x15 F07 F10 35 80 130 30 70 55 22x25
037 266 138 161 150 1/4" M8x12 M10x15 F07 F10 40,5 80 130 30 70 55 22x25
050 347 138 161 150 1/4" M8x12 M10x15 F07 F10 40,5 80 130 30 70 55 22x25
076 329 176 200 190 1/4" M10x15 M12x18 F10 F12 50 80 130 30 70 55 27x30
110 475 176 200 190 1/4" M10x15 M12x18 F10 F12 50 130 30 70 55 27x30
160 516 199 220 220 1/4" M10x15 M12x18 F10 F12 60 130 30 70 55 27x30
230 560 223 244 244 1/4" M16x24   F14 72 130 30 70 55 36x40
