电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。电梯也有台阶式，踏步板装在履带上连续运行，俗称自动电梯。电梯是服务于规定楼层的固定式升降设备，电梯具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。电梯的轿厢尺寸与结构形式便于乘客出入或装卸货物。

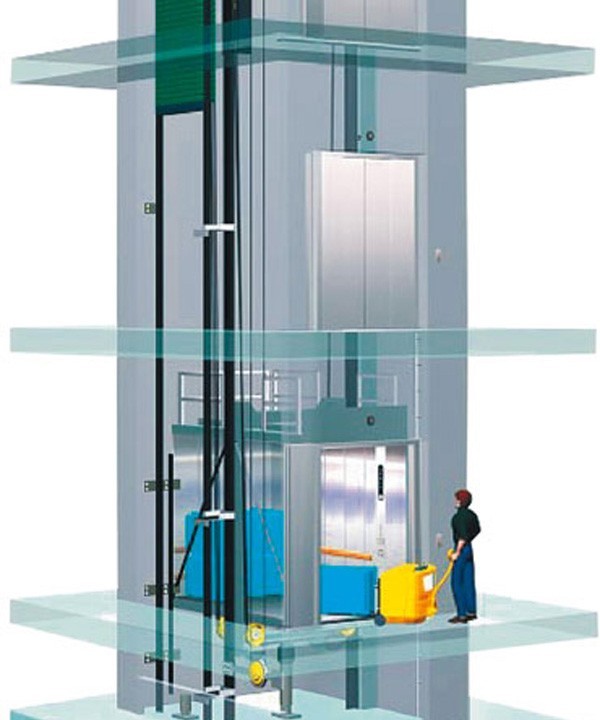

西班牙ASCELL电梯起重量限制器

二、电梯起重量限制器
　　　为满足客梯、货梯、医用梯、防爆电梯的称重要求，可以配备电梯称重装置，即电梯起重量限制器。电梯起重量限制器由两部分组成，一部分为控制仪部分，一部分为称重传感器部分。电梯起重量限制器中的称重传感器将重量信号转换成电信号经传输电缆送给控制仪部分，由控制仪部分进行运算处理，完成电梯称重。当电梯轿厢内重量变化时，控制仪根据要求可以输出多组继电器触点信号，以及4～20mA电流或0～10V或-10V～+10V电压等信号，超载时控制仪声光报警，为电梯称重以及启动提供精确的数据。
　　　电梯起重量限制器中的称重传感器部分采用应变式称重传感器，应用平稳安装技术、确保长期稳定运行；称重传感器提供多种安装方式，可以安装于活轿底电梯的轿厢轿底、电梯绳头板处、电梯轿顶轮轴处、电梯轿顶横梁上面、扶梯踏板处、曳引钢丝绳和轴销式安装等，与控制仪配合使用。称重传感器为不锈钢制成，通过感应金属的形变来传导轿厢载荷重量，过载能力达150%-200%。
　　　在这里，称重传感器也常被称为：load cell、load sensor、重量传感器、测力传感器、张力传感器、载荷传感器、载荷检测传感器、载荷监测传感器、负荷传感器、负荷检测传感器、负荷监测传感器、力传感器等。

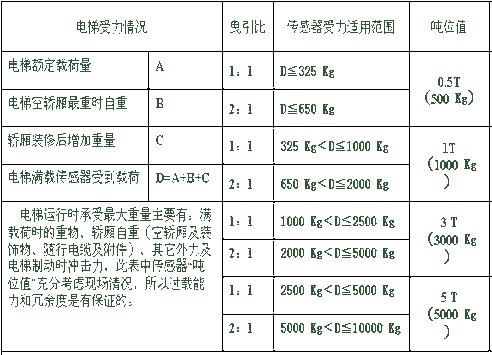

电梯起重量限制器中称重传感器量程选择

　　　
备注：称重传感器选型主要与电梯本身结构、称重传感器安装方式等因素有关，如果现场使用多只称重传感器，控制仪采集到的重量为多只称重传感器所受力之和。上述表格中的电梯曳引比以常见的“1：1”或“2：1”为例，如现场为其它曳引比或多只称重传感器的电梯，则选称重传感器时的“吨位值”参照公式：D÷X÷Y（曳引比为X：1，Y只传感器），此值与上表中的“称重传感器受力适用范围”对照，选用合适规格的称重传感器。

电梯起重量限制器中称重传感器的安装

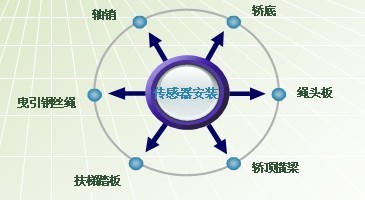

称重传感器安装于活轿底电梯的轿厢轿底、电梯绳头板处、电梯轿顶轮轴处、电梯轿顶横梁上面、扶梯踏板处、曳引钢丝绳和轴销式安装等

称重传感器活轿底安装方式：

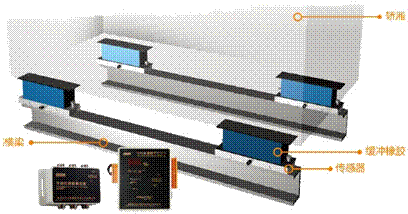

四只压式称重传感器固定在电梯轿底支架上，参照上图，将缓冲橡胶块固定在称重传感器上，再将整个轿底或轿厢坐在4只缓冲橡胶块上，将控制仪固定在轿顶梁上。

　　　由于西班牙ASCELL公司可以提供多种结构型式的压式称重传感器（如下图），在此不作列举，如需称重传感器具体选型资料，请联系我们：0755-23037700
　　　

如上图：压式称重传感器在电梯上的典型安装方式
称重传感器绳头板安装方式：

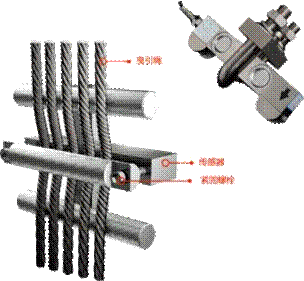

　　　曳引绳控制仪是将旁压式称重传感器，安装于电梯钢丝绳上，测量当轿厢重量变化时钢丝绳张力变化的大小进行称重的产品，参照下图：

如上图：旁压式称重传感器在电梯上的安装

称重传感器扶梯踏板安装方式：

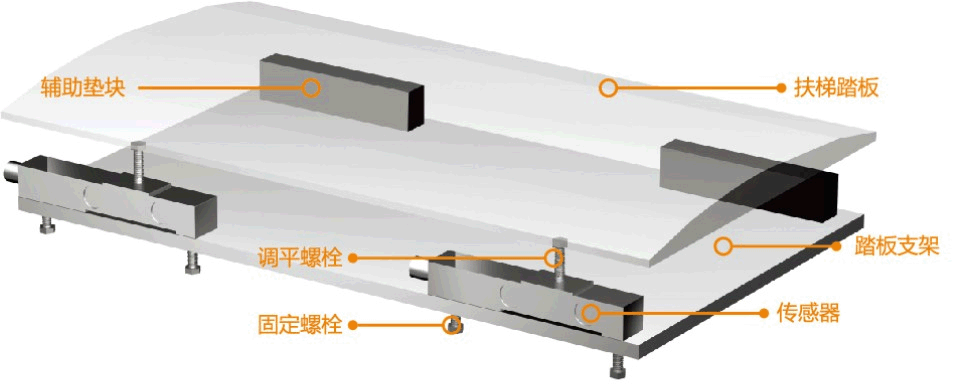

采用压式称重传感器安装于扶梯入口踏板下（如下图），将其固定在踏板支架上，由于西班牙ASCELL公司可以提供众种结构型式的压式称重传感器，在此不作列举，如需称重传感器具体选型资料，请联系我们：0755-23037700

如上图：压式称重传感器在扶梯中的安装

轴销式称重传感器安装方式：

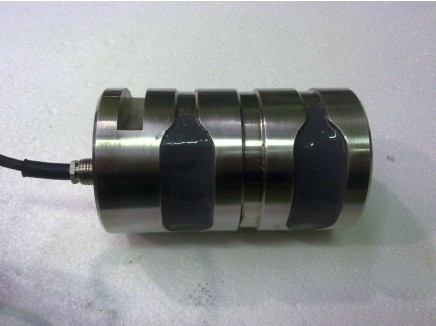

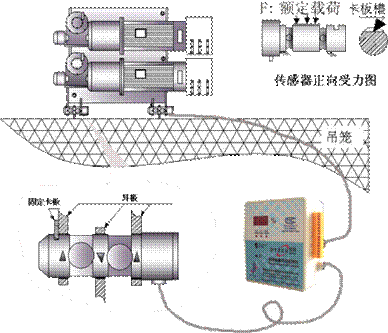

　　　起重量限制器是将轴销式称重传感器（轴销传感器）安装于升降机导轨托架与吊笼吊耳连接处。它应用于各种工程用直升式升降机，确保其可靠、安全运行。
　　　轴销式称重传感器的其它常见叫法：轴销式测力传感器，轴销式荷重传感器，轴销式载荷传感器，销轴式载荷传感器，轴销传感器，销轴式测力传感器，销轴式荷重传感器，销轴传感器，应力销，Loadpin，轴销式超载限制器，销轴式超载限制器等。

如上图：轴销式称重传感器在电梯中的应用
